型號

UTP5328S-PSD2000

硬件規格

下聯端口

24*10/100/1000Base-T PoE++RJ-45 (Auto-MDI/MDI-X)

上聯端口

4*1000Base-X SFP

Console口

1*RJ-45 console

OOB口

1*100Base-TX RJ-45管理端口

復位按鍵

短按：設備重啟，長按5s以上：設備恢復出廠設置

LED燈

2*電源指示燈,1*系統狀態指示燈,1*繼電報警指示燈

24*下聯端口鏈路指示燈, 24*下聯端口PoE指示燈

網線

Cat5e以上

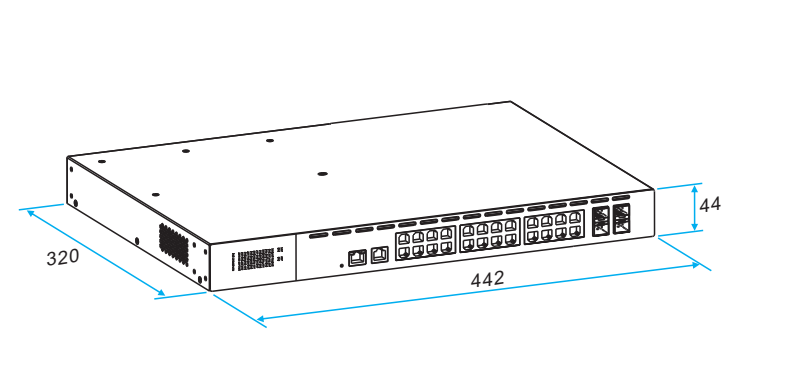

機器尺寸（長*寬*高）

442*320*44mm

裸機重量

標準配置（含1個AC電源）：5kg，AC電源：1kg，DC電源：0.3kg

輸入電壓

選配一

AC+AC可插拔冗余電源，1個AC電源為標準配置，另1個AC電源需另外選購

AC1:100~127V 50~60Hz 13A max,額定輸出功率：1000W max

200~240V 50~60Hz 10A max,額定輸出功率：2000W max

AC2:100~127V 50~60Hz 13A max,額定輸出功率：1000W max

200~240V 50~60Hz 10A max,額定輸出功率：2000W max

選配二

AC+DC可插拔冗余電源，1個AC電源為標準配置，另1個DC電源需另外選購

AC: 100~127V 50~60Hz 13A max,額定輸出功率：1000W max

200~240V 50~60Hz 10A max, 額定輸出功率：2000W max

DC: 額定電壓：54V；電壓范圍: 53.5V~57V，40A,額定輸出功率：2000W max

功耗

≤30W（滿載，不包含PoE)

安裝方式

機架/桌面/壁掛式安裝

材質

金屬外殼

交換屬性

交換方式

存儲轉發

交換容量

56Gbps / 無擁塞

包轉發率

41.7Mpps

MAC地址表

16k，支持自主學習

緩存

12Mbit

巨型幀

9kB

PoE

設備類別

PoE供電設備（PSE）

PoE標準

IEEE 802.3af/at/bt

供電方式

末端跨接法

供電線序

1/2(-), 3/6(+), 4/5 (+), 7/8(-)

PoE輸出電壓

54V DC

PoE功率

單端口最大功率90W，整機最大功率1900W

PoE管理

PoE管理

支持電源總功率控制

支持PoE開啟關閉

支持單端口最大30W輸出

支持端口輸出優先級配置

支持PoE任務管理

支持永久PoE

支持PoE看門狗

一鍵智能

一鍵智能

CCTV模式：1~24 端口通信時相互隔離，進行優化和流量控制，讓視頻更流暢。

設備監測：24 小時在線監測設備，如果設備發生崩潰故障，將自動重啟該設備（PoE看門狗）。

設備鎖定：鎖定認證的端口設備，防止非法訪問設備，使系統更加安全。

快速環網：?jiǎn)?dòng)快速環網組1（快速環網組：X1 和X2 上聯端口）。

網絡管理

端口管理

支持端口啟動和禁用

支持端口速率設置

支持端口全雙工模式

支持IEEE802.3x流量控制

支持巨型幀

支持端口名稱修改

支持流量統計

支持端口MAC地址表查詢

支持LLDP

支持風暴控制

VLAN

支持4k個VLAN

支持基于802.1Q協議的VLAN

支持語音VLAN

QoS

支持QoS擁塞管理

支持8個優先級隊列

支持端口隊列調度（SP、WRR）

支持802.1P優先級

組播管理

支持IGMP Snooping  V1/V2

支持靜態組播配置

支持組播廣播MLD（IPv6）

可靠性

支持STP/RSTP

支持私有FastRing快速環網

支持最大6組鏈路聚合

支持ERPS

支持LLDP

支持CFM

支持Loopback Detect

支持CCM

支持VRRP

安全特性

支持IP、MAC、端口、VLAN的組合綁定

支持MAC地址自動學習、老化和過濾 支持端口隔離、端口限速

支持RADIUS認證

支持802.1X認證

支持AAA

支持風暴控制

支持端口Port-security

支持ACL 基于源MAC，目標MAC，協議分類，源IP，目標IP，TCP/UDP端口號管理

系統管理和維護

支持用戶名及密碼修改

支持歷史記錄，日志管理

支持系統配置備份

支持設備定時重啟

支持恢復出廠設置

支持WEB管理、CLI配置

支持Telnet /ssh/HTTP/HTTPS管理

支持SNMP管理

支持私有協議局域網設備掃描/升級/管理功能

支持FTP/TFTP/HTTP/CLI加載升級

支持修改IP地址

支持DNS中繼代理

主機報警

支持溫度異常報警

支持電源異常報警

支持風扇異常報警

支持端口鏈路異常報警

支持PoE異常報警

遵循標準

遵循標準

IEEE_x0001_802.1p_x0001_Priority Queuing 優先級控制

IEEE 802.1Q VLAN tagging 虛擬局域網標記

IEEE 802.1D Spanning Tree Algorithm 生成樹協議

IEEE 802.1w Rapid Spanning Tree 快速生成樹協議

IEEE 802.1x Authentication 身份驗證

IEEE 802.3ad Link Aggregation 鏈路匯聚

IEEE 802.3x Flow Control 流量控制

IEEE 802.3 Ethernet 以太網

IEEE 802.3u Fast Ethernet 快速以太網

IEEE 802.3z Gigabit Ethernet 千兆位以太網

IEEE 802.3af Power Over Ethernet 以太網供電

IEEE 802.3at Power Over Ethernet 以太網供電

IEEE 802.3bt Power Over Ethernet 以太網供電

電磁兼容

EMC

FCC 47 CFR Part 15 Class A

EN55022 Class A

IEC61000-4-2，等級3：6kV 接觸放電；8kV 空氣放電

IEC61000-4-3，等級2：3V/m

IEC61000-4-4，等級2：1kV

IEC61000-4-5，共模 6kV

IEC61000-4-6，等級2（0.15MHz~80MHz）

安規

LVD

EN 62368-1:2014

EN 62328-A11:2017

環境

工作環境

溫度：-5℃~45℃

濕度：5%~95%（無凝結）

存儲環境

溫度：-40℃~85℃

濕度：5%~95%（無凝結）

認證

產品認證

CE, FCC
